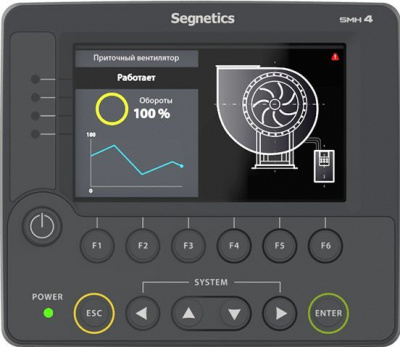

Контроллер Segnetics SMH4 0011-00-0

Скачать прайс по категории «Segnetics»

17 977 руб./шт

В корзину

Купить по оптовой цене При заказе от 3-х штук

Работаем по всей России
Помощь в выборе
Доставка по РФ

Принять участие в тендере Скачать коммерческое предложение

Цена является ориентировочной, может меняться от поставки к поставке, окончательную цену уточняйте у менеджера

Описание

Контроллер SMH4-0011-00-0 Segnetics с HMI 4.3"

Программируемый контроллер SMH4-0011-00-0 от Segnetics объединяет в одном корпусе мощный PLC-модуль на базе TI Sitara и цветной сенсорный HMI-дисплей. Подходит для сложных автоматизируемых систем в промышленности, ЖКХ и энергоэффективных проектах, где требуется не только надёжная логика управления, но и удобный человеко-машинный интерфейс.

Процессор TI Sitara AM3354 (Cortex-A8, 1 ГГц) + графический ускоритель PowerVR SGX
Оперативная память 256 МБ DDR3 и накопитель 4 ГБ eMMC Flash
Операционная система Linux Debian с режимом автоматического Suspend
Сенсорный TFT-дисплей 4.3" TrueColor, разрешение 480×272, резистивная сенсорная панель
13 аппаратных кнопок для быстрого доступа к меню и аварийным функциям
Гальванически развязанные последовательные интерфейсы: RS-232, RS-485 (Modbus RTU), Ethernet (Modbus TCP)
USB-host и USB-device (USB 2.0), слот microSD для архивов и логов
3…5 дискретных входов (NPN/PNP, до 10 кГц), 2 транзисторных дискретных выхода (NPN, 500 мА)
Реальные часы на батарее CR2032, однотонный зуммер, 4 LED-индикатора
Питание 18–36 В DC, потребляемая мощность ~7 Вт; рабочий диапазон температур 0…+55 °C

Пример применения

Контроллер SMH4-0011-00-0 идеально подходит для управления системой отопления и вентиляции в административном здании:

Сбор показаний температуры с 4 цифровых датчиков NPN/PNP (конфигурируемых входов).
Регулирование скорости вентиляторов по алгоритму PID через дискретные выходы.
Вывод текущих графиков температуры и состояния оборудования на встроенный экран.
Архивация данных на microSD и передача в SCADA по Ethernet с использованием Modbus TCP.
Оповещение оператора через зуммер и светодиоды при выходе параметров за допустимый диапазон.

Параметр	Значение
Артикул	SMH4-0011-00-0
Производитель	Segnetics
Процессор	TI Sitara AM3354 (Cortex-A8, 1 ГГц)
Графический ускоритель	PowerVR SGX (1.6 GFlops, OpenGL ES 2.0)
ОЗУ	256 МБ DDR3
ПЗУ	4 ГБ eMMC Flash
ОС	Linux Debian + авто Suspend
Дисплей	TFT 4.3" TrueColor, 480×272, резистивный
Кнопки	13
DI	3…5 гальв. развязанных (NPN/PNP, до 10 кГц)
DO	2 транзисторных NPN, ≤ 500 мА
Интерфейсы	Ethernet (RJ-45), RS-485, RS-232, USB-host, USB-device, microSD
RTC	Да (CR2032)
Индикаторы и сигналы	4 LED, зуммер
Питание	18–36 В DC, ≤ 7 Вт
Температура	0…+55 °C
Габариты	128×96×42 мм (панельный монтаж)
Защита корпуса	IP65 (лицевая панель)
Язык программирования	FBD / ST / LD в SMLogix

Информация носит ознакомительный характер и не является публичной офертой. Уточняйте наличие и сроки поставки у менеджеров компании.

Контроллер свободнопрограммируемый Segnetics SMH4 - 0011-00-0

Контроллер свободнопрограммируемый Segnetics SMH4 - 0011-00-0 - это часть системы мониторинга и управления, предназначенная для многочисленных приложений. Устройство позволяет обеспечить эффективный контроль и сбор данных в режиме реального времени. Сфера применения: производство, интеграция в АСУ ТП.

Характеристики контроллера Segnetics SMH 4

Параметры контроллера Segnetics SMH 4: гибкость и масштабируемость, интерфейс.

Преимущества устройств:

сборка;
многофункциональность;
цена.

Контролеры Segnetics SMH 4 отличаются простотой проведения монтажных работ и доступной ценовой категорией. Пользовательский интерфейс обеспечивает эффективное управление и мониторинг системы. Включает в себя: визуализацию, настраиваемые панели и удаленный доступ.
Купить контроллеры Segnetics SMH 4 можно по доступной цене можно у официального поставщика. Предоставляемая заводская гарантия в 3 года подтверждает качество сборки и надежность. Отмечается простота в обслуживании. На официальном сайте доступен широкий ассортимент, позволяющий каждому выбрать оптимальное решение, учитывая специфику деятельности.

Почему контроллеры Segnetics SMH 4

Контролер Segnetics SMH4 - 0011-00-0 обладает высокой степенью надежности и возможностью внесения изменений в параметры настроек без предварительного демонтажа и отключения от автоматизированной системы управления предприятием. Калибровка и наладка выполняется «на горячую», что является главным преимуществом контролеров. Помощь посреднических сторонних компаний не требуется – штатные инженеры способны справиться с поставленной задачей.

Руководство пользователя SMH4.pdf

Характеристики

Интерфейсы	Ethernet, RS232, RS485, USB
Входное напряжение, В	24B
Рабочая температура	0°C ~ +55°
Протокол передачи данных	Modbus, TCP, RTU, ASCII
Артикул производителя	SMH4-0011-00-0
country_of_origin	Россия
Потребляемая мощность	Не более 7Вт без модуля МС Не более 12Вт с подключенным модулем МС
Материал корпуса	Пластик
Высота	25.0
Тип монтажа	На корпус
Состояние	Новое
Ширина	161.0
Гарантийный срок	12
Защита паролем	да
Встроенные часы	да
Подключения модулей расширения	да
Количество дискретных выходов	3
Количество дискретных входов	5
Клавиатура	13 кнопок
Количество	3…5 гальванически развязанных входов (количество конфигурируется программно) с поддержкой функции счетных входов до 10КГц
Уровни напряжения срабатывания	Разомкнуто: 4.2…24В Замкнуто: 0…1.1В
Номинальное напряжение	24В постоянного тока ± 5%
Графический дисплей	TFT, цветной «TrueColor», диагональ 4.3"
RS-232	4800…115200 бит/с, Гальванически изолированный, Tерминатор: 120 Ом, Протокол: Modbus-RTU Разъём: клеммная колодка
Количество и тип	2 транзисторных выхода (без гальванической развязки) 1 оптореле (гальванически изолированный) конфигурируется программно
RS-485	4800…115200 бит/с, Гальванически изолированный, протокол: Modbus-RTU, Разъём: клеммная колодка
Звуковая сигнализация	Звуковая сигнализация
Сенсорный экран	Резистивный, по всей зоне дисплея
Разрешение дисплея	480 х 272 точек
USB-device	USB 2.0, Разъём: типа Mini-AB
USB-host	USB 2.0 Разъём: типа A Ток, отдаваемый в нагрузку, до 0.5А
Часы реального времени	Сменная батарея CR2032
Ethernet	10Base-T / 100Base-TX, Гальваническая изоляция: 1,5 Кв Протокол: Modbus-TCP и др. Разъём: 8P8C (RJ-45)
Объем оперативной памяти	256
Коммутируемый ток, не более	0.4А
Дополнительная защита	0…24В постоянного тока, 0…24В переменного тока для оптореле
Тип защиты	Подавление импульсных перенапряжений свыше 36В и самовосстанавливающийся предохранитель 0.5А
SD-card	micro SD-card, скорость - 192Mbit/sec
Разрешение экрана	480х272
Тип развязки	групповая
Светодиодная индикация	4 светодиода 1 служебный светодиод
Тип контроллера	Для систем управления
